您当前的位置：首页 - JHS防水电缆接头处理技术规范实现“水下零短路”的三大核心环节 发布时间：2025.10.08 新闻来源：广东益发电线电缆有限公司 浏览次数：

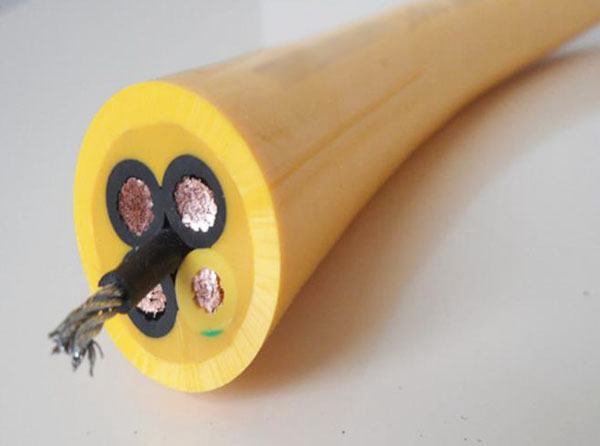

JHS防水电缆作为潜水泵、水下照明、水下机器人等水下电气设备的关键连接部件，其接头处理质量直接决定系统的安全性和可靠性。一旦接头密封失效，极易引发短路、漏电甚至设备损毁。为实现“水下零短路”目标，必须构建材料可靠、工艺规范、验证严谨的全流程防护体系。以下从材料选择、操作流程、密封验证及特殊场景强化四个方面系统阐述。 一、核心材料选择：构建“三层防护体系”JHS电缆接头需同时满足密封性、绝缘性、机械强度三大要求，采用“内封—中绝—外护”三层协同防护结构：
二、分步操作流程：7步标准工艺（以3×4mm² JHS电缆为例）
所有操作应在干燥、清洁环境中进行，避免湿气提前侵入。
1.
精准剥线
○
使用专业剥线钳环切外护套，严禁划伤绝缘层；
○
剥除后用无水酒精清洁导体表面，去除油污与氧化层。
2.
导体连接
○
选用匹配铜质压接端子，采用液压钳压接；
○
压接后修整毛刺，测量导通电阻（应≤0.01Ω），确保低接触电阻。
3.
内层阻水密封
○
在芯线与端子连接处缠绕高压自粘防水胶带（重叠率≥50%）；
○
填充阻水纱或阻水带，确保缆芯间隙完全封闭，形成第一道防水屏障。
4.
中层绝缘强化
○
套入热缩绝缘套管，均匀加热使其收缩贴合；
○
外层缠绕半导电阻水带，再套大直径热缩管，双重保障绝缘与密封。
5.
外层机械防护
○
将处理好的接头装入不锈钢防水接头壳；
○
注入绝缘填充胶，拧紧密封螺帽，确保无气泡、无空隙；
○
必要时加装铠甲保护管，增强抗压能力。
6.
固化与稳定
○
绝缘胶需在常温下固化24小时（低温环境延长至48小时）；
○
检查外观：无气泡、褶皱、脱胶或渗漏。
7.
水下预处理（模拟测试）
○
将电缆整体浸入清水中，施加0.6MPa水压（高于实际工况20%）持续30分钟；
○
取出擦干后测量绝缘电阻，应≥100MΩ，且5分钟内无明显下降。
三、密封验证方法：双重检测确保可靠性接头处理完成后，必须通过以下两项测试验证密封性能：
1.
水压试验
○
条件：水深模拟≥实际使用深度，保压时间≥30分钟；
○
判定标准：无渗水、无气泡逸出。
2.
绝缘电阻测试
○
使用500V兆欧表测量相间及对地绝缘电阻；
○
初始值≥100MΩ，5分钟内无显著下降（波动<5%）视为合格。
四、特殊场景强化方案：因地制宜，提升适应性1. 深水环境（>5米）●
接头壳：选用316不锈钢（耐腐蚀性优于304），壁厚增加30%；
●
密封圈：升级为氟橡胶O型圈，耐水压≥1MPa；
●
填充胶：改用高密度聚氨酯胶，固化后硬度≥80 Shore D，抗高压渗透。
2. 动态弯曲场景（如水下机械臂）●
防护管：采用可弯曲不锈钢波纹管，弯曲半径≥10倍管径；
●
填充材料：使用柔性绝缘胶（伸长率≥500%），替代刚性填充胶；
●
设计：预留适度弯曲余量，避免应力集中。
3. 腐蚀性水体（海水、化工污水）●
接头壳外壁涂刷聚四氟乙烯（PTFE）涂层，厚度≥0.2mm，抗化学腐蚀；
●
阻水材料更换为耐酸碱型氯丁橡胶阻水带；
●
维护：每3个月进行一次外观检查与绝缘测试，及时更换老化部件。
